삼성전자가 세계 최대 규모의 반도체 공장인 평택 2라인 가동에 들어간 가운데 업계 최초로 EUV(Extreme Ultraviolet, 극자외선) 공정을 적용한 첨단 3세대 10나노급(1z) LPDDR5 모바일 D램을 생산한다.

D램 생산에 들어가는 삼성전자의 평택 2라인은 연면적이 12만8900㎡(축구장 16개 크기)에 달하는 세계 최대규모의 반도체 생산라인이다.

앞서 삼성전자는 평택 2라인에 지난 5월 EUV 기반 최첨단 제품 수요에 대비하기 위한 파운드리 생산라인과 6월에는 첨단 V낸드 수요 확대에 대응하기 위한 낸드플래시 생산라인을 각각 착공하고 2021년 하반기부터 본격 가동한다는 계획이다.

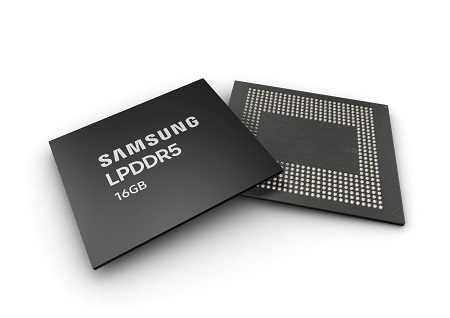

특히 차세대 스마트폰 시장 선점할 최첨단 EUV D램은 역대 최대 용량과 최고 속도를 동시에 구현한 업계 최초의 3세대 10나노(1z) LPDDR5 제품으로 기존 플래그십 스마트폰용 12Gb 모바일 D램(LPDDR5, 5,500Mb/s)보다 16% 빠른 6,400Mb/s의 동작 속도를 구현했다.

이는 16GB 제품 기준으로 1초당 풀HD급 영화(5GB) 약 10편에 해당하는 51.2GB(기가바이트)를 처리할 수 있다.

또한 16Gb LPDDR5 모바일 D램은 8개의 칩만으로 16GB 제품을 구성할 수 있어 기존 제품(12Gb 칩 8개 + 8Gb 칩 4개)대비 30% 더 얇은 패키지를 만들 수 있다.

삼성전자 메모리사업부 DRAM개발실 이정배 부사장은 “이번 1z나노 16Gb LPDDR5는 역대 최고 개발 난도를 극복하고 미세공정 한계 돌파를 위한 새로운 패러다임을 제시한 제품”이라며 “프리미엄 D램 라인업을 지속 확대해 고객 요구에 더욱 빠르게 대응하고 메모리 시장 확대에 기여해 나갈 것”이라고 말했다.

한편 삼성전자는 글로벌 스마트폰 업체들에게 차세대 1z 16GB 모바일 D램을 업계 유일하게 제공함으로써 내년 출시되는 AI기능이 더욱 강화된 5G 플래그십 스마트폰 시장을 선점할 계획이다. 또 고온 신뢰성도 확보해 전장용 제품까지 사용처를 확대해 나갈 예정이다.
